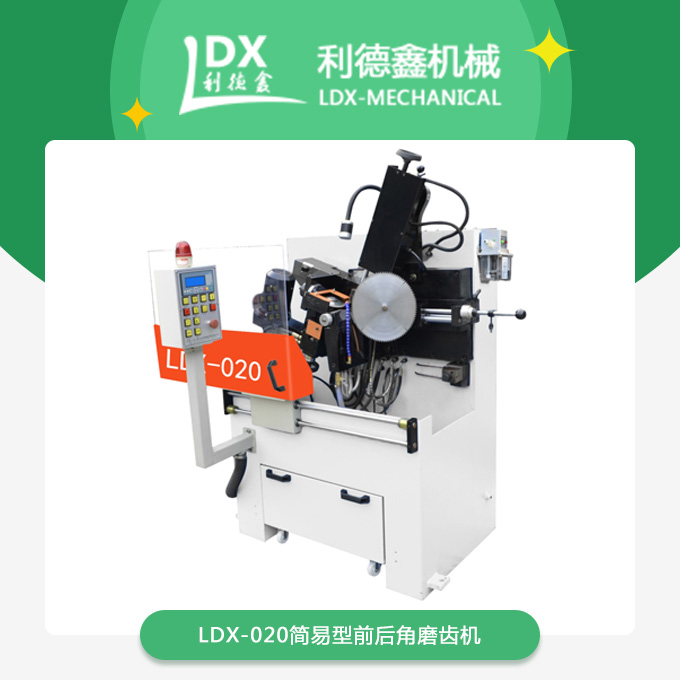

分析合金帶鋸條磨齒機在機械部分改造方案

（1）本著以人為本，操作方便的宗旨。將磨齒機升降工作臺降低到低，測量空間為砂輪在大直徑時，加工磨削齒盤零件的范圍，零件需要裝卡在圓盤工作臺上。以此選擇一款實現工作臺自動分度轉位的液壓數控刀架。設計一個彎板，足夠支撐刀架。將垂直彎板安裝于機床工作升降平臺平面上。刀架正面朝上放置，通過支撐座、齒盤嚙合方式連接圓盤工作臺。

（2）由于刀架直接安裝使用，機床升降臺與主軸砂輪之間空間高度受限，加工零件范圍將會縮小，為保證機床正常加工范圍，經過仔細測量研究，設計增加一套通過刀架墊轉接齒輪箱連接液壓馬達裝置，結構如圖2所示，將其液壓部分改到刀架側面，由轉接裝置通過齒輪軸1和齒輪軸2嚙合，過度齒輪軸3與齒輪軸4嚙合，空間由513mm降低到452mm，滿足了機床使用要求

（3）修整砂輪部分：原結構是通過楔鐵形式來保證精度，手動來回扳動拉桿實現到位修整砂輪動作。為了實現數控操作功能，重新設計了一套傳動結構，內部改為螺桿結構，螺桿通過對輪連接伺服電動機（規格為400W臺灣產電動機ECMC-CW-0406RS），伺服電動機帶動螺桿傳動，配套電動機驅動器，通過驅動器設定技術參數，實現電器控制功能。

（4）工作臺機械整體改造完成

合金帶鋸條磨齒機的工作原理是怎樣的？

? ? 19世紀末,為了磨削插齒刀,在美國創制了大平面砂輪磨齒機。20世紀初,隨著汽車工業的發展,德國研制出錐面砂輪磨齒機,美國采用成形砂輪磨削汽車齒輪。1914年,為了提高齒輪精度,瑞士制造出碟形砂輪磨齒機,采取了補償砂輪磨損等措施。30年代后期,瑞士又研制出蝸桿砂輪磨齒機,提高了效率。那么那他的工作原理是什么才能做到這些呢？

? ? 按成形法加工的成形砂輪磨齒機的砂輪由成形砂輪修整器在軸向剖面內修成齒形,砂輪架可作垂直方向進給。被磨齒輪由分度架和尾座支承,通過工作臺作縱向往復運動以磨出齒面,每磨一齒后進行分度。在磨斜齒輪的機床上,砂輪可按工件螺旋角轉一角度,工件能在往復運動的同時得到附加轉動。如機床砂輪架能使砂輪進入內齒輪工件中,便可磨削內齒輪。成形砂輪磨齒機結構簡單,效率高,精度可達5級,適用于成批生產,對齒數少(例如少于10個)的齒輪尤為合適。
